A ancora de antrenare a cuiului este un dispozitiv de fixare dintr-o singură piesă care combină un cui de beton și un manșon de ancorare, permițându-i să fie introdus direct în beton, zidărie sau bloc cu un ciocan - nu este necesară pregăurirea în multe aplicații. Pentru meseriașii și bricolagii care au nevoie de o ancoră rapidă, fiabilă și cu profil redus în materiale de bază dure, ancora de antrenare a cuiului oferă timpi de instalare cu până la 70% mai rapid decât ancorele tradiționale de expansiune care necesită un burghiu și un șurub separat.
Acest ghid acoperă exact cum ancora de antrenare a cuiuluis lucru, tipurile disponibile, cum se compară cu metodele alternative de fixare, datele privind capacitatea de încărcare, cele mai bune practici de instalare și răspunsurile la cele mai frecvente întrebări.
Cum funcționează o ancora de antrenare a cuiului?
A ancora de antrenare a cuiului funcționează prin expansiune mecanică: un știft de oțel întărit (cuiul) este introdus într-un corp de ancorare preinstalat sau co-instalat (manșon), forțând secțiunea inferioară a manșonului să se extindă spre exterior pe pereții găurii sau a materialului de bază, creând o frecare și blocare a rulmentului care rezistă la tragere. Procesul este simplu:
- Poziționați ancora — Așezați ansamblul de ancorare (cuia preintrodusă lejer în manșon) pe material în locul dorit.

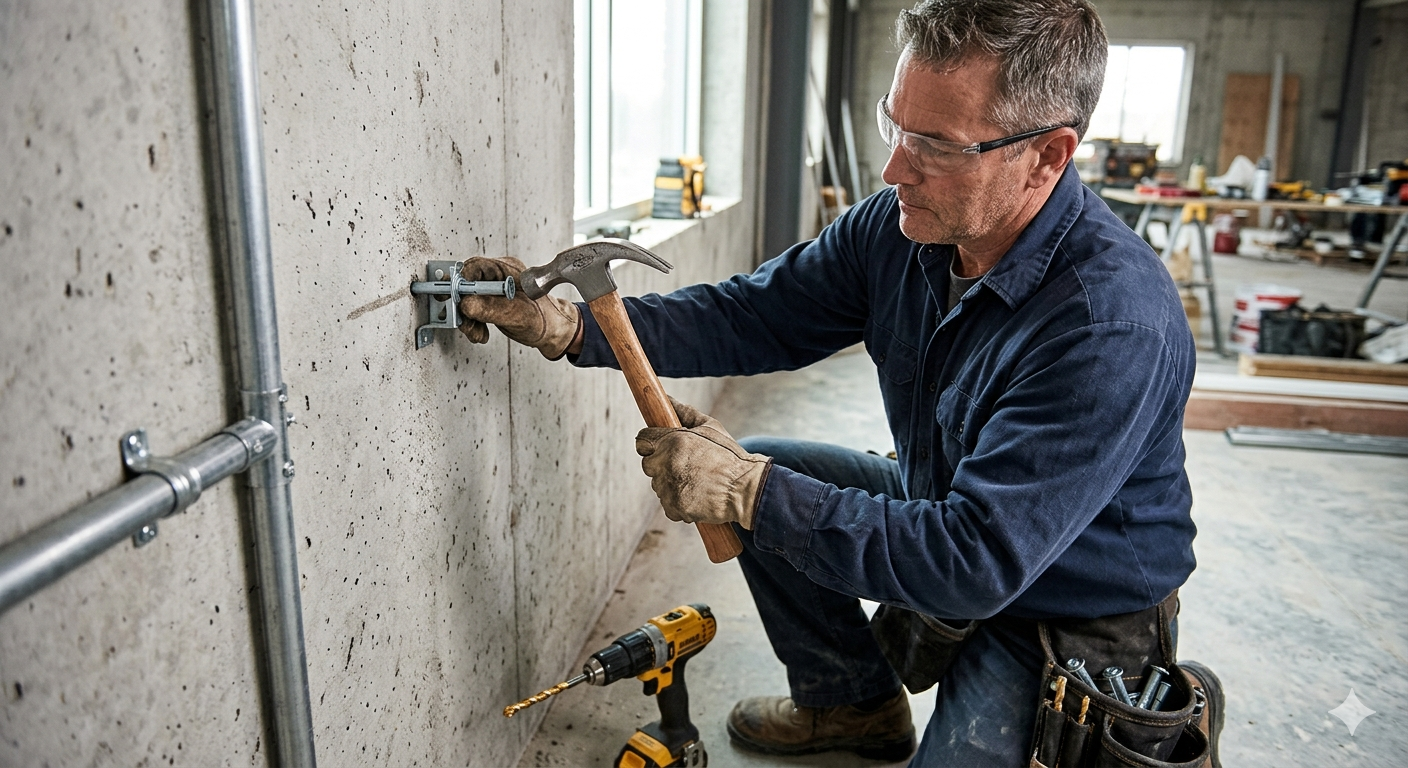

- Bate unghia — Loviți capul cuiului cu un ciocan (sau unealtă acționată cu pulbere pentru aplicații cu volum mare) până când cuiul este complet așezat și îndreptat.
- Expansiunea blochează ancora — Pe măsură ce cuiul se deplasează pe orificiul manșonului, o secțiune conică la vârful cuiului forțează picioarele inferioare ale manșonului să se răspândească în exterior, prinzând materialul din jur.
- Instalați dispozitivul de fixare — Capul cuiului (sau o șaibă/flanșă integrată în unele modele) fixează dispozitivul de suprafață.
În aplicațiile pre-găurite, manșonul este mai întâi introdus într-un orificiu pilot dimensionat corect, apoi cuiul este înfipt. În modelele cu antrenare directă, potrivite pentru zidărie mai moale, întregul ansamblu pătrunde în material fără găurire prealabilă.
Tipuri de ancore de antrenare a cuielor: care design se potrivește aplicației dvs.?
Ancore de antrenare a cuielor nu sunt universale. Există mai multe modele distincte, fiecare optimizat pentru diferite materiale de bază, direcții de încărcare și metode de instalare.
1. Ancoră de antrenare a ciocanului (Ancora cu știfturi)
The ancora cu ciocan este cea mai obișnuită formă de ancorare a cuiului pentru uz general în construcții. Este alcătuit dintr-un aliaj de zinc sau un manșon de nailon și un știft de oțel carbon călit. Manșonul este introdus într-o gaură pre-forată (care se potrivește cu diametrul exterior al manșonului), dispozitivul de fixare este plasat peste flanșa manșonului și știftul este condus la nivel cu un ciocan. Dimensiunile standard variază de la 1/4" × 1" la 3/8" × 3", cu sarcini de forfecare de lucru de 200-900 lbs, în funcție de dimensiune și materialul de bază. Este ideal pentru atașarea benzilor de blană, a clemelor de conducte, a cutiilor electrice și a plăcilor de prag pe podele de beton sau pereți de bloc.
2. Ancoră de antrenare din zinc (ancoră cu cap plat)
The ancora de antrenare din zinc folosește un manșon din aliaj de zinc pentru rezistență moderată la coroziune și un cap plat, cu profil redus, care se așează la același nivel cu suprafața dispozitivului de fixare odată condus. Este utilizat în mod obișnuit în aplicații interioare cu încărcătură ușoară - atașarea șinelor metalice, cleme de țeavă, cleme de gestionare a firelor și semnalizare pe beton sau bloc. Ancorele din zinc nu sunt recomandate pentru medii exterioare sau cu umiditate ridicată; versiunile din oțel inoxidabil sau nailon ar trebui înlocuite în aceste condiții.
3. Ancoră de antrenare a cuielor din nailon
A ancora de antrenare a cuiului din nailon înlocuiește manșonul metalic cu un corp din nailon, oferindu-i imunitate completă la coroziune, izolație electrică și compatibilitate cu materialele pe care contactul galvanic cu metalul le-ar putea deteriora. Aplicațiile obișnuite includ ancorarea plăcilor și a pietrei, cerințele de izolație electrică și mediile exterioare în care coroziunea metalului este o problemă. Compartimentul este o rezistență mai mică la forfecare și la tracțiune în comparație cu modelele de manșon metalic - de obicei sarcină de lucru de 100-400 lbs față de 200-900 lbs pentru versiunile din zinc sau oțel.
4. Ancoră de antrenare acționată cu pulbere (cuie PAF)
În construcțiile comerciale de mare volum, a dispozitiv de fixare acționat cu pulbere (PAF) - numită și ancoră de cuie acționată cu pulbere - folosește o sarcină explozivă controlată pentru a introduce un cui întărit direct în beton sau oțel într-o fracțiune de secundă. Acestea sunt cele mai rapide ancora de antrenare a cuiuluis disponibil, utilizat pe scară largă pentru atașarea șinelor de oțel la plăcile de beton, a plăcilor inferioare de lemn la beton și a grilajului de tavan suspendat la punțile de beton. Adâncimile de penetrare de 1/2" până la 1-1/4" în beton sunt tipice, cu valori de forfecare de 500–1500 lbs per element de fixare în beton de 3000 PSI.
5. Cuie tăiate în beton (cuie din zidărie)
Cea mai simplă formă de a ancora de antrenare a cuiului , cel călit cuie tăiate din zidărie este introdus direct în îmbinările de mortar sau materialul bloc mai moale fără manșon. Este opțiunea cu cel mai mic cost (de cât mai puțin de 0,03 USD per element de fixare în vrac) și cea mai rapidă de instalat, dar și cea mai puțin consistentă în valorile de reținere și nu este potrivită pentru sarcini structurale. Cel mai bine este folosit pentru atașarea benzilor de blănuri la rosturile de mortar, cofraje temporare sau garnituri ușoare pentru blocare.
Tipuri de ancore de antrenare a cuielor comparate: încărcături, materiale și cele mai bune utilizări
| Tip | Material maneci | Sarcina de lucru tipică | Este necesară pre-foraj? | Cea mai bună aplicație | Cost pe unitate |
| Ancoră de antrenare a ciocanului | Aliaj de zinc/Otel | 200–900 lbs | Da | Agrafe pentru conducte, bară, blană | 0,15 USD–0,60 USD |
| Ancoră de antrenare din zinc | Aliaj de zinc | 150-600 lbs | Da | Corpuri de iluminat de interior | 0,10 USD–0,45 USD |
| Nail Drive Nail | Nylon | 100–400 lbs | Da | Medii corozive, faianta | 0,12 USD–0,50 USD |
| Ancoră pentru unghii PAF | Oțel călit | 500–1.500 lbs | Nu | Sine de oțel, plăci inferioare | 0,20 USD–0,80 USD |
| Cui tăiate în zidărie | Oțel călit | 50-200 lbs | Nu | Îmbinări de blană, mortar | 0,03 USD–0,15 USD |
Tabelul 1: Comparația tipurilor de ancore de antrenare a cuiului în funcție de material, capacitatea de încărcare, metoda de instalare și cost.
Ancora de antrenare a cuielor vs. alte elemente de fixare pentru beton: cum se compară?
The ancora de antrenare a cuiului excelează în viteză și simplitate, dar nu este întotdeauna cea mai bună alegere. Înțelegerea modului în care se stivuiește pe ancorele cu șurub, ancorele cu pană și ancorele adezive vă ajută să vă asigurați că selectați elementul de fixare potrivit pentru lucrare.
| Tip de fixare | Viteza de instalare | Sarcina maximă de tracțiune | Detașabil? | Cel mai bun material de bază | Rezistenta la vibratii |
| Ancoră de antrenare a cuiului | Foarte rapid (5–15 sec) | 200–900 lbs | Nu (permanent) | Beton solid / bloc | Bun |
| Ancoră cu șurub (stil Tapcon) | Moderat (2-4 min) | 200–1.200 lbs | Da (re-usable) | Beton, cărămidă, bloc | Foarte bine |
| Ancoră cu pană | Moderat (3–5 min) | 1.500–8.000 lbs | Nu (permanent) | Numai beton solid | Excelent |
| Ancoră pentru mâneci | Moderat (3–5 min) | 500–3.500 lbs | Nu | Beton, bloc, cărămidă | Bun |
| Ancoră adezivă | Lent (necesar timp de vindecare) | 2.000-20.000 lbs | Nu | Zone de beton, fisurate | Excelent |
Tabelul 2: Ancore de antrenare a cuielor față de elementele de fixare alternative din beton - viteză, sarcină, demontabilitate și cele mai bune cazuri de utilizare.
Cheie la pachet: Alegeți o ancora de antrenare a cuiului când viteza de instalare contează cel mai mult, sarcina este ușoară până la moderată (sub 900 lbs), iar permanența este acceptabilă. Pentru sarcini structurale mari, zone seismice sau aplicații care necesită îndepărtare ulterioară, ancorele cu pană, ancorele cu șurub sau ancorele adezive sunt mai potrivite.
Capacitatea de încărcare a ancorei de antrenare a cuielor: ce înseamnă numerele
Date despre capacitatea de încărcare pentru ancora de antrenare a cuiuluis este de obicei publicat ca sarcina finala (sarcina de eșec în testare) împărțit la un factor de siguranță de 4:1 pentru a ajunge la sarcina de lucru admisibila . Proiectați întotdeauna la sarcina admisă (de lucru), nu la sarcina finală. Variabile cheie care afectează performanța:
- Rezistența la compresiune a betonului (PSI) — Betonul mai mare PSI (de exemplu, 4.000 PSI) produce valori de ancorare semnificativ mai mari decât betonul de 2.500 PSI. O ancoră cu ciocan de 1/4" × 1" poate atinge 300 lbs în beton de 3000 PSI, dar numai 185 lbs în beton de 2000 PSI.
- Diametrul ancorei și adâncimea de încastrare — Diametrul mai mare (3/8" față de 1/4") și încastrarea mai mare cresc substanțial rezistența la tragere. O ancoră de 3/8" × 3" poate suporta de 3 ori sarcina unei unități de 1/4" × 1" în același material de bază.
- Distanța de margine și distanță - Instalarea a ancora de antrenare a cuiului prea aproape de o margine de beton reduce semnificativ capacitatea. Distanța minimă la margine este de obicei de 10 × diametrul ancorei (de exemplu, 2-1/2" pentru o ancoră de 1/4"). Distanța minimă dintre ancore este de obicei de 10× diametrul.
- Direcția de încărcare — Sarcinile de forfecare (paralel cu suprafața) sunt, în general, mai mari decât sarcinile de tracțiune (perpendiculare, de tracțiune) pentru ancorele de antrenare a cuielor.
- Starea materialului de bază — Betonul fisurat, blocurile goale sau zidăria deteriorată reduc toate valorile de reținere. Ancore de antrenare a cuielor are not rated for use in cracked concrete în condiţii de încărcare dinamică sau seismică.
Cum se instalează o ancoră de antrenare a unghiilor: Ghid pas cu pas
Instalarea corectă a unui ancora de antrenare a cuiului este simplu, dar necesită atenție la dimensiunea găurii, adâncimea și conducerea perpendiculară - greșelile la orice pas reduc puterea de reținere cu 30-60%.
Instrumente și materiale necesare
- Burghiu cu ciocan cu burghie de zidărie cu vârf de carbură de dimensiuni corecte (diametrul se potrivește cu diametrul exterior al manșonului de ancorare)
- Ciocan (16–22 oz pină sau ciocan cu gheare)
- Indicator de adâncime sau bandă de măsurare
- Aer comprimat sau bec cu suflare (pentru curățarea orificiului)
- Ancore de antrenare a cuielor în dimensiunea și materialul cerut
- Ochelari de protecție
Etape de instalare
- Marcați locația — Utilizați un creion sau un marker pentru a indica exact locul unde va fi amplasată ancora, asigurându-vă că sunt îndeplinite cerințele privind distanța la margini (minimum 10 × diametrul ancorei de la orice margine de beton).
- Găuriți gaura pilot — Folosind un burghiu cu ciocan cu burghia corectă pentru zidărie din carbură, găuriți perpendicular pe suprafață până la adâncimea necesară (lungimea ancorei minim 1/2" pentru eliminarea reziduurilor). Găurirea în unghi slăbește instalarea ancorei.
- Curățați gaura — Suflați praful de beton din gaură cu aer comprimat sau cu un bec de suflare. Resturile rămase în orificiu împiedică extinderea completă a manșonului și reduce rezistența de prindere cu până la 40%.
- Poziționați dispozitivul (dacă este cazul) — Dacă ancora trece printr-un orificiu de fixare, aliniați dispozitivul de fixare înainte de a introduce ancora.
- Introduceți ancora — Împingeți ancora de antrenare a cuiului ansamblu (manșon cu știftul preinserat lejer) în orificiu până când flanșa este la nivel de dispozitiv sau de suprafață.
- Conduceți știftul — Loviți capul cuiului drept și în mod repetat cu ciocanul, până când capul cuiului este așezat complet la același nivel cu partea superioară a manșonului. De obicei necesită 5-15 lovituri de ciocan ferm. Nu loviți prea mult după spălare - acest lucru poate deteriora mecanismul de expansiune.
- Inspectați instalația — Confirmați vizual că știftul este așezat complet, flanșa manșonului este strânsă la suprafață și că nu există niciun spațiu între dispozitiv și materialul de bază.
Sfat pro: Dacă știftul atinge fundul înainte ca flanșa să se așeze ferm, orificiul este prea adânc. Dacă știftul nu poate fi introdus la nivel fără o forță excesivă, orificiul poate fi subdimensionat - nu forțați niciodată o ancoră nepotrivită, deoarece riscați să despicați manșonul și să pierdeți toată rezistența de prindere.
Aplicații obișnuite pentru ancorele de antrenare a cuielor în construcții și bricolaj
Ancore de antrenare a cuielor sunt una dintre cele mai versatile dispozitive de fixare ușoare din construcții din beton și zidărie, utilizate într-o gamă largă de aplicații comerciale, industriale și rezidențiale.
Utilizări comerciale și industriale
- Atașarea clemelor pentru conducte electrice și a curelelor EMT pe pereții și tavanele de beton
- Fixarea canalelor de bare metalice (unistrut) pe punțile de beton
- Fixarea suporturilor de grilă de tavan suspendat pe indoiurile plăcilor de beton
- Instalarea clemelor de susținere a țevii și a consolelor pentru jgheab
- Ancorarea plăcilor inferioare a căii de șanțuri metalice pe podele de beton (cu ancore cu cuie PAF)
- Montarea cadrelor panoului de acces și a plăcilor de prag de ușă
Utilizări rezidențiale și bricolaj
- Atașarea benzilor de blănuri pe pereții de beton din subsol pentru lambriuri sau cadre izolatoare
- Asigurarea suporturilor de rafturi montate pe perete pe pereții de fundație din beton sau bloc
- Fixarea ornamentelor ferestrelor, a carcasei ușii și a plintei pe beton sau zidărie
- Instalarea feroneriei de bază a stâlpilor de gard în aer liber în terase de beton
- Ancorarea corpurilor de iluminat, a senzorilor de mișcare și a camerelor de securitate la exteriorul zidăriei
- Atașarea marginilor de grădină și a clemelor pentru marginea peisajului pe aleile de beton
Cum să alegeți dimensiunea corectă a ancorei de antrenare a unghiilor
Selectarea corectă ancora de antrenare a cuiului dimensiunea necesită echilibrarea sarcinii necesare, a diametrului găurii de fixare, a materialului de bază și a adâncimii de încastrare disponibilă. Utilizați următoarea logică de dimensionare:
| Dimensiunea ancorei | Dimensiunea burghiului | Încorporare minimă | Forfecare (3.000 PSI) | Întindere (3.000 PSI) | Utilizare tipică |
| 3/16" × 7/8" | 3/16" | 1/2" | ~185 lbs | ~120 lbs | Cleme pentru cablu, garnitură subțire |
| 1/4" × 1" | 1/4" | 5/8" | ~300 lbs | ~195 lbs | Cleme pentru conducte, curele |
| 1/4" × 1-1/4" | 1/4" | 7/8" | ~380 lbs | ~240 lbs | Blănuri, paranteze ușoare |
| 3/8" × 2" | 3/8" | 1-3/8" | ~720 lbs | ~465 lbs | Canal pentru lărgi, umerașe pentru țevi |
| 3/8" × 3" | 3/8" | 2-3/8" | ~900 lbs | ~595 lbs | Suporturi pentru țevi grele, rafturi |
Tabelul 3: Ghid de mărime a ancorei de antrenare a cuielor cu cerințele pentru burghie, adâncimea de încadrare și valorile de încărcare admisibile în beton de 3.000 PSI.
Top greșeli de ancorare a unghiilor și cum să le evitați
Majoritatea ancora de antrenare a cuiului eșecurile în teren se regăsesc la un set mic de erori de instalare evitabile. A fi conștienți de ele înainte de a începe poate preveni reprelucrarea costisitoare.
- Diametrul găurii greșit — Cea mai frecventă eroare. Folosirea unui bit care este chiar 1/32" prea mare duce la rotirea manșonului în orificiu, în loc să se extindă, dând o rezistență de prindere aproape de zero. Verificați întotdeauna că dimensiunea bitului se potrivește exact cu diametrul exterior al manșonului de ancorare.
- Adâncime insuficientă a găurii — Dacă orificiul este prea puțin adânc, știftul nu se poate deplasa suficient de departe pentru a extinde complet manșonul. Găuriți întotdeauna cu cel puțin 1/2" mai adânc decât încastrarea minimă a ancorei.
- gaură murdară — Praful și resturile de beton din orificiu acționează ca un lubrifiant, reducând frecarea dintre manșonul expandat și peretele orificiului cu până la 40%. Suflați întotdeauna orificiul înainte de a introduce ancora.
- Instalarea în celule bloc goale — A ancora de antrenare a cuiului introdus în cavitatea goală a unui bloc CMU nu are cu ce să se extindă și va eșua imediat. Ancorați întotdeauna în țesătura solidă sau în învelișul blocului sau utilizați în schimb o ancoră cu perete gol.
- Conducerea în unghi — O gaură înclinată și o instalare înclinată creează o expansiune asimetrică, reducând rezistența de prindere și creând încărcare excentrică asupra dispozitivului de fixare.
- Instalarea prea aproape de o margine sau de altă ancoră — Încălcarea distanțelor minime de margine și distanță provoacă cedarea conului de beton la sarcini mult sub capacitatea nominală. Mențineți ≥ 10× diametrul de la margini și între ancore.
Întrebări frecvente despre ancorele pentru unirea cuielor
Î: O ancoră de antrenare a cuiului poate fi îndepărtată odată instalată?
În general, nu - a ancora de antrenare a cuiului este considerat un element de fixare permanent. Odată ce știftul este antrenat și manșonul se extinde, ancora nu poate fi extrasă fără a distruge manșonul. Cea mai practică metodă de îndepărtare este să introduceți știftul complet prin manșon în beton (unde adâncimea găurii permite), apoi să plasați suprafața. Pentru aplicațiile în care este necesară îndepărtarea ulterioară, utilizați în schimb o ancoră de beton de tip șurub.
Î: Pot fi folosite ancorele pentru unirea cuielor în cărămidă sau piatră naturală?
Ancore de antrenare a cuielor poate fi folosit cu prudență în cărămidă solidă și piatră naturală. Găuriți corpul de cărămidă (nu îmbinarea mortarului) folosind un burghiu cu ciocan, având grijă să nu rupeți cărămida. În cărămidă moale sau slab arsă, găuriți fără setarea ciocanului și utilizați un manșon de nailon pentru forțe de expansiune mai mici. Piatra naturală variază foarte mult - granitul dur acceptă bine ancorele de antrenare a cuielor, în timp ce gresia moale sau calcarul se pot crăpa. Testați întotdeauna mai întâi pe o piesă de probă și reduceți sarcinile aplicate cu cel puțin 50% pentru orice piatră, alta decât beton.
Î: Care este diferența dintre o ancoră de antrenare a cuiului și un șurub cu basculă?
A ancora de antrenare a cuiului este proiectat exclusiv pentru materiale de bază solide (beton, zidărie, cărămidă plină) unde ancora se poate extinde pe pereții găurii. A șurub basculant este conceput pentru materiale goale (gips-carton, bloc goale, uși metalice goale) unde o aripă cu arc sau activată de gravitație se extinde în spatele cavității goale. Folosirea unei ancore de antrenare a cuiului în material gol va duce la o defecțiune imediată; folosirea unui șurub basculant în beton solid este inutilă și nepractică.
Î: Sunt ancorele de antrenare a cuielor evaluate pentru medii în aer liber și umede?
Depinde de materialul mânecii. Aliaj de zinc standard ancora de antrenare a cuiuluis sunt potrivite pentru umiditate ocazională, dar se vor coroda în medii umede sau marine continuu timp de 2-5 ani. Pentru aplicații expuse în aer liber, utilizați ancora de antrenare a cuiului din nailons sau specificați ancore cu componente din oțel inoxidabil. Pentru mediile complet scufundate sau agresive chimic, ancorele adezive cu tija filetata din inox sunt solutia preferata.
Î: De câte ancore am nevoie pentru a susține un raft pe un perete de beton?
Pentru un suport de raft montat pe perete în beton folosind 1/4" × 1" ancora cu ciocans (întindere permisă ~195 lbs fiecare în beton de 3.000 PSI), aplicați un factor de siguranță de 4:1 la sarcina totală a raftului, inclusiv greutatea raftului, conținutul și încărcarea dinamică (oamenii care se sprijină pe el). Un raft care se estimează că va transporta 150 lbs în total ar trebui să fie ancorat cu un minim de 4 ancore care asigură o capacitate de întindere admisă de 780 lbs - mai mult de 5 ori sarcina aplicată. Pentru rafturi grele de peste 250 lbs, faceți upgrade la ancore de 3/8" sau utilizați ancore cu pană.
Î: Pot fi folosite ancorele pentru unirea cuielor în tavane (aplicații deasupra capului)?
Da, dar cu avertismente importante. deasupra capului ancora de antrenare a cuiului instalațiile sunt supuse sarcinii de tracțiune (de tracțiune) mai degrabă decât de forfecare, iar capacitatea de tracțiune este mai mică - de obicei 35-45% din valoarea de forfecare. În plus, ancorele aeriene necesită un factor de siguranță mai mare (de obicei 5:1 sau mai mare în spațiile ocupate) din cauza pericolului de cădere. Pentru grilajele de tavan suspendat în construcții comerciale, ancorele ușoare de cuie PAF sunt acceptate prin cod, cu cerințe de spațiere specifice, dar pentru sarcini suspendate mai grele (peste 25 lbs per punct de ancorare), consultați un inginer structural și utilizați adezivi sau ancore mecanice certificate.
Concluzie: Când este o ancoră de antrenare a cuiului alegerea potrivită?
A ancora de antrenare a cuiului este alegerea potrivită atunci când aveți nevoie de o soluție de fixare rapidă, permanentă, ușoară până la moderată, în beton solid sau zidărie, iar viteza de instalare este o prioritate. Pentru conducte de conducte, blană, cleme de țeavă, grilă de tavan, plăci de prag și sute de sarcini similare de construcție, niciun element de fixare nu se potrivește cu combinația de simplitate, viteză (5-15 secunde per ancoră), cost redus (0,10 USD-0,60 USD pe unitate) și capacitate de încărcare adecvată.
Unde ancora de antrenare a cuiuluis nu sunt scurte - sarcini structurale mari de peste 1.000 lbs, încărcare seismică sau dinamică, beton fisurat, celule de bloc goale sau orice aplicație care necesită îndepărtare viitoare - sistemele de ancorare alternative sunt chemarea corectă.
Cheile pentru o performanță fiabilă sunt simple: potriviți dimensiunea ancorei și materialul manșonului la aplicație, găuriți gaura la diametrul exact cu adâncimea adecvată, curățați gaura înainte de a introduce ancora, conduceți știftul până la angrenare completă și respectați distanța minimă de margine și distanță. Faceți aceste cinci lucruri în mod constant și a ancora de antrenare a cuiului va funcționa la capacitatea nominală maximă de fiecare dată.
